罗卓尼克HL-1D使用说明书

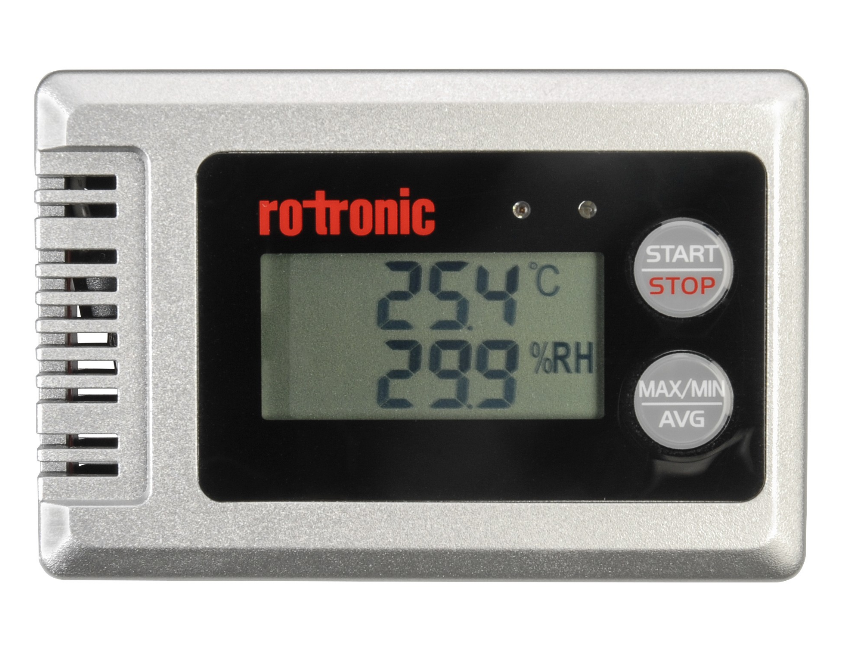

罗卓尼克 HL‑1D 温湿度记录仪（精简使用说明） 适用版本：V2.0 | 核心用途：医药 / 冷链 / 仓储温湿度记录，符合 GSP/GMP   罗卓尼克HL-1D温湿度记录仪

 一、规格概览 • 测量范围：温度 −30～70°C；湿度 0～100 %RH（无冷凝） • 精度（25°C）：温度 ±0.3°C；湿度 ±3.0 %RH（10–90 %RH） • 存储：32,000 组温湿度数据 • 供电：CR2 锂电池 ×1，5 分钟间隔可用约3 年 • 显示：2 行 LCD，5 秒刷新，带报警图标 • 接口：Mini‑USB（配置 / 导出）

二、电池安装（首次使用必做） 1. 用硬币拧开背面BAT 电池盖。 2. 装入 CR2 电池，注意正负极（+ 朝上）。 3. 盖好电池盖，确保O 形圈密封到位（防水）。

三、按键与显示 1. 按键（正面 2 键） • START/STOP（电源 / 启停） ◦ 短按：开机 / 关机（记录中无法关机）。 ◦ 长按 3 秒：开始 / 停止记录（LOG 模式）。   • MODE（MAX/MIN/AVG） ◦ 记录中短按：循环查看当前温湿度 → 最大值 → 最小值 → 平均值。    2. LCD 图标含义 • LOG：记录中 • FULL：内存已满 • 🔋：低电量（<2.6V） • Hi / Lo：温湿度超上限 / 下限报警 • °C/°F、%RH：单位显示  3. LED 状态（仅 LOG 模式） • 右绿 LED：每 5 秒闪一次 → 正常记录。 • 左红 LED：每 5 秒闪一次 → 超温 / 湿或低电量报警。

四、快速操作（无需电脑） 1. 开机 / 关机 • 短按 START/STOP：开机（显示当前温湿度）。 • 非记录模式下短按：关机。  2. 开始记录 • 长按 START/STOP 3 秒 → 屏幕显示 LOG → 绿 LED 闪烁 → 开始记录。  3. 停止记录 • 长按 START/STOP 3 秒 → LOG 消失 → 停止记录（数据自动保存）。  4. 查看极值（记录中） • 短按 MODE：循环切换当前值 → MAX → MIN → AVG。

五、电脑配置与数据导出（HW4 Lite 软件） 1. 连接 • 用 Mini‑USB 线（AC003） 连接记录仪与电脑。 • 用硬币撬开 USB 口保护盖。  2. 软件安装 • 官网下载安装 HW4 Lite（免费）。 • 首次连接：自动识别设备并同步时钟（必须）。  3. 常用配置（HW4） 1. 记录间隔：30 秒～24 小时（推荐 5 分钟）。 2. 报警阈值：设置温湿度上下限（如 2–8°C、30–70% RH） Rotronic S... 。 3. 记录模式： ◦ 循环覆盖：满内存后覆盖旧数据 ◦ 满即停：内存满自动停止 Rotronic S... 。   4. 自动启停：设定计划记录时间段 Rotronic S... 。                  4. 数据导出 • 连接电脑 → HW4 中点击Download → 保存为 PDF/Excel → 可生成合规报告。

六、报警与维护 1. 报警处理 • 红 LED 闪烁 + Hi/Lo 图标： ◦ 检查环境是否超温 / 湿 ◦ 确认报警阈值设置是否合理 ◦ 查看电池电量    2. 电池更换 • 出现**🔋低电量图标**时更换，避免数据丢失。 • 更换后重新同步时钟（HW4）。  3. 安装建议 • 避免阳光直射、风口、冷凝区。 • 垂直安装，传感器朝下，保证空气流通。

七、常见问题 1. 无法开机：检查电池极性 / 电量，重新安装 2. 不记录：确认已进入LOG 模式（屏幕显示 LOG） 3. 电脑不识别：换 USB 线 / 接口，重装 HW4，同步时钟 4. 数据乱：电池低电压（<2.6V），立即更换

 八、合规提示 • 符合 FDA 21 CFR Part 11、GAMP 5、GMP/GSP，可用于医药冷链验证。
